ریلے رابطوں کا جائزہ
دیسلور الیکٹریکل رابطےریلے کے عام طور پر کھلے یا عام طور پر بند حالت میں ہوتے ہیں، جس کا مطلب یہ ہے کہ سوئچ کے عام طور پر کھلے یا عام طور پر بند ہونے پر سگنل کو جوڑنے یا منقطع کرنے والے رابطے کو ریلے کے رابطے کہتے ہیں۔
رابطے برقی مقناطیسی ریلے کے سب سے اہم اجزاء میں سے ایک ہیں۔ رابطوں کی کارکردگی عوامل سے متاثر ہوتی ہے جیسے رابطہ مواد، رابطے کا دباؤ، بوجھ کی قسم، آپریٹنگ فریکوئنسی، ماحول کا ماحول، رابطے کی ترتیب اور مار۔ اگر ان عوامل میں سے کوئی بھی پہلے سے طے شدہ قدر کو پورا نہیں کر سکتا، تو رابطے کے مسائل جیسے کہ رابطوں کے درمیان دھاتوں کا الیکٹرو کیمیکل سنکنرن، رابطہ ویلڈنگ، پہننا، اور رابطے کی مزاحمت میں تیزی سے اضافہ ہو سکتا ہے۔ رابطے کا درجہ بندی شدہ لوڈ وولٹیج اور کرنٹ سے مراد ہے جو برقی مقناطیسی ریلے کو منقطع ہونے کی اجازت ہے۔ لوڈ کا سائز وولٹیج اور کرنٹ کے سائز کا تعین کرتا ہے جسے برقی مقناطیسی ریلے کنٹرول کر سکتا ہے۔ برقی مقناطیسی ریلے استعمال کے دوران ان دو قدروں سے تجاوز نہیں کر سکتے، ورنہ یہ آسانی سے ریلے کے رابطوں کو نقصان پہنچا سکتا ہے۔
ریلے رابطہ فارم
سلور لیپت کے تین رابطہ فارم ہیں۔برقی رابطے، یعنی پوائنٹ رابطہ، لائن رابطہ اور سطح کا رابطہ۔ جہاں تک برقی مقناطیسی ریلے کا تعلق ہے، رابطوں کا رابطہ فارم زیادہ تر پوائنٹ رابطہ ہے۔ مارکیٹ میں عام برقی مقناطیسی ریلے میں رابطوں کا ایک سیٹ، رابطوں کے دو سیٹ، اور رابطوں کے تین سیٹ ہوتے ہیں۔ اس بات کو یقینی بنانے کے لیے کہ تجربہ کے دوران کوالٹی کے مسائل کی وجہ سے رابطہ غلطی سے ناکام نہ ہو جائے، اور اس بات کو یقینی بنانے کے لیے کہ سب سے بڑی جگہ میں رابطے کے دباؤ کا پتہ چل جائے، اس دوران رابطوں کے ایک سیٹ اور رابطوں کے تین سیٹ والے برقی مقناطیسی ریلے کو چھوڑ دیا گیا۔ تجربہ، اور رابطوں کے دو سیٹوں کے ساتھ برقی مقناطیسی ریلے کا انتخاب کیا گیا۔
متحرک حالت میں، جب حرکت پذیر اور جامد رابطے رابطے سے باہر ہوتے ہیں، اگر منقطع سرکٹ کا کرنٹ ایک خاص قدر سے زیادہ ہو (مختلف ریلے میں مختلف رابطہ مواد اور مختلف ریٹیڈ کرنٹ ہوتے ہیں)، یا رابطے کے دونوں سروں پر وولٹیج کا اطلاق ہوتا ہے۔ رابطہ منقطع ہونے کے بعد وقفہ ایک خاص قدر سے تجاوز کر جاتا ہے (مختلف ریلے میں مختلف رابطہ مواد اور مختلف ریٹیڈ وولٹیج ہوتے ہیں)، رابطہ کے خلا میں ایک قوس تیار کیا جائے گا۔ قوس دراصل ایک خارج ہونے والا واقعہ ہے جو ایک مضبوط برقی میدان کے تحت رابطوں کے درمیان گیس سے پیدا ہوتا ہے، جو اعلی درجہ حرارت پیدا کرتا ہے اور تیز روشنی اور چنگاریاں خارج کرتا ہے۔ آرک کا وجود نہ صرف رابطے کی دھات کی سطح کو جلاتا ہے، برقی آلات کی زندگی کو کم کرتا ہے، بلکہ سرکٹ کے منقطع ہونے کے وقت کو بھی طول دیتا ہے، اور یہاں تک کہ ریلے کے رابطے کو ناکام کرنے کا سبب بنتا ہے۔ سنگین صورتوں میں، یہ آگ یا گیس کے حادثات کا سبب بن سکتا ہے۔ لہذا، رابطے کے دباؤ کے تبدیلی کے قانون کا درست پتہ لگانے کے لیے، اس بات کو یقینی بنانا ضروری ہے کہ برقی مقناطیسی ریلے کے ذریعے منقطع کرنٹ اور ریلے کے رابطے کے دونوں سروں پر لگائے جانے والے وولٹیج تجربے کے دوران ریٹیڈ ویلیو سے زیادہ نہ ہوں۔
ریلے رابطہ کا مواد کیا ہے؟
ریلے کے لیے عام مواد Bimetal الیکٹریکل سلور رابطہ پوائنٹ مواد ہیں: خالص دھاتی مواد؛ دھاتی مرکب مواد؛ دھاتی سیرامک مواد (پاؤڈر میٹالرجی مواد)۔ رابطے کی صلاحیت مواد سے متعلق ہے. عام طور پر، تانبے یا چاندی چڑھانا استعمال کیا جاتا ہے. گولڈ چڑھانا کم آن مزاحمت والے رابطوں کے لیے استعمال کیا جاتا ہے۔ ٹنگسٹن ہائی کرنٹ اور زیادہ شدت کے لیے استعمال ہوتا ہے۔ بلاشبہ، دیگر مرکب مواد موجود ہیں، جو تمام درخواست سے متعلق ہیں (صلاحیت، وولٹیج کا سامنا)۔
برقی مقناطیسی ریلے کونٹیکٹر الیکٹریکل کے "آن" اور "آف" کا استعمال کرتے ہیں۔سلور رابطےسرکٹ کو کنٹرول کرنے کے لئے. رابطوں کے درمیان رابطے کی مزاحمت میں فرق کی وجہ سے رابطہ وولٹیج ڈراپ مختلف ہے۔ رابطے کی مزاحمت جتنی زیادہ ہوگی، رابطہ پر وولٹیج کا ڈراپ اتنا ہی زیادہ ہوگا۔ نتیجہ یہ ہے: 1) رابطے کی حرارت میں اضافہ کریں اور رابطے کی سروس کی زندگی کو مختصر کریں۔ 2) بوجھ پر موثر وولٹیج کو کم کریں۔
مندرجہ بالا اثرات سے بچنے کے لیے، رابطہ کی مزاحمت کو جتنا ممکن ہو کم کرنا ضروری ہے۔ اچھی چالکتا کے ساتھ مواد کو منتخب کیا جانا چاہئے. عام طور پر استعمال ہونے والے مواد ہیں: تانبا، چاندی، -- چاندی میں تانبے سے بہتر چالکتا ہے۔
چھوٹے سگنل سرکٹس میں استعمال ہونے والے چھوٹے ریلے کے لیے، چھوٹے کنٹرول کرنٹ کی وجہ سے، Bimetal الیکٹرانک رابطوں کی رابطے کی سطح چھوٹی ہے، اور سونے کی چڑھانا کے ساتھ تانبے کے رابطے بھی استعمال کیے جا سکتے ہیں۔

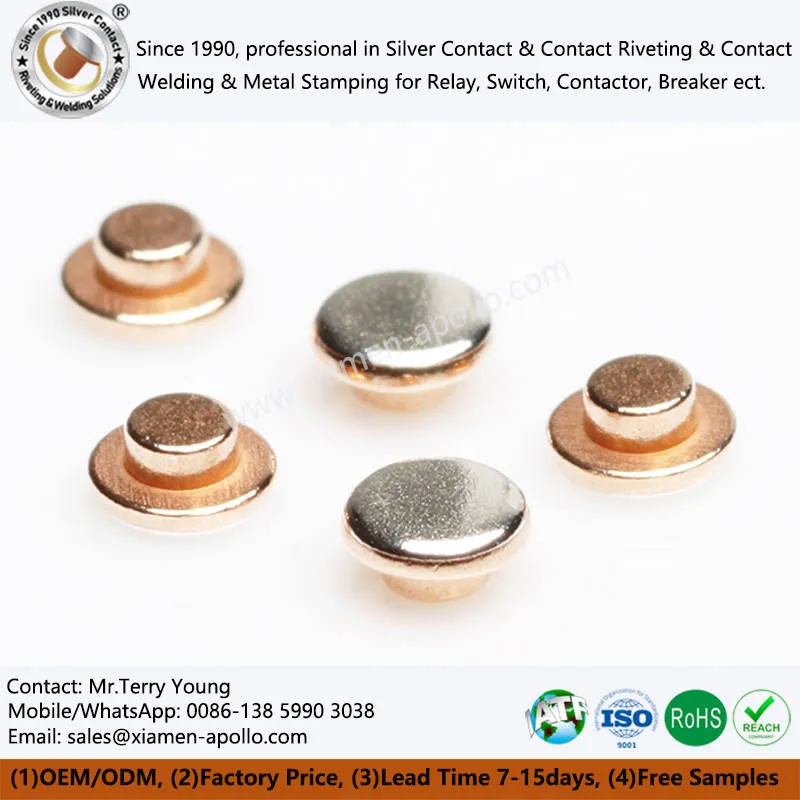

ہماری سلور لیپتبرقی رابطےبہت سی شاندار خصوصیات ہیں جو انہیں بہت سے شعبوں کے لیے ایک مثالی انتخاب بناتی ہیں۔ سب سے پہلے، یہ بہترین چالکتا ہے. ایک بہترین کوندکٹو مواد کے طور پر، چاندی مستحکم کرنٹ ٹرانسمیشن کو یقینی بنا سکتی ہے، جس سے سامان کی کارکردگی اور کارکردگی میں بہت بہتری آتی ہے۔ دوم، چاندی کے رابطے انتہائی لباس مزاحم ہیں۔ بار بار سوئچنگ کی کارروائیوں کے دوران، وہ اب بھی اچھے رابطے کی حیثیت کو برقرار رکھ سکتے ہیں، مصنوعات کی سروس کی زندگی کو بڑھا سکتے ہیں۔ مزید برآں، ہمارے سلور رابطے سخت معیار کے معائنہ سے گزرے ہیں اور قابل اعتماد، محفوظ اور مستحکم ہیں۔ چاہے بجلی کے نظام، صنعتی آٹومیشن یا مواصلاتی آلات میں، چاندی کے رابطے ایک اہم کردار ادا کر سکتے ہیں۔
