جدید الیکٹریکل کنٹرول اور سمارٹ میٹرنگ کے شعبوں میں، مقناطیسی لیچنگ ریلے، اپنی منفرد بسٹ ایبل خصوصیات اور انتہائی کم بجلی کی کھپت کے ساتھ، روایتی برقی مقناطیسی ریلے کی جگہ ایک بنیادی جزو بن گئے ہیں۔ خاص طور پر سمارٹ گرڈز، صنعتی آٹومیشن، اور توانائی کے نئے نظاموں میں، اس قسم کا ریلے نہ صرف طویل توانائی سے کنڈلی کے زیادہ گرم ہونے کے مسئلے کو حل کرتا ہے بلکہ مستقل میگنےٹس اور برقی مقناطیسی نظاموں کے درمیان ذہین تعاون کے ذریعے سرکٹ سٹیٹس کی موثر لاکنگ اور سوئچنگ بھی حاصل کرتا ہے۔ اس کے آپریٹنگ اصولوں، ساختی خصوصیات، اور اطلاق کے منظرناموں کی گہری تفہیم ڈیزائن کی سطح اور برقی نظاموں کی وشوسنییتا کو بہتر بنانے کے لیے بہت اہمیت کی حامل ہے۔
بسٹ ایبل میکانزم اور میگنیٹک سرکٹ ڈیزائن کا اصول
مقناطیسی لیچنگ ریلے کا بنیادی کام کرنے والا اصول بسٹ ایبل میکانزم پر مبنی ہے۔ روایتی ریلے کے برعکس جنہیں اپنی مصروف حالت کو برقرار رکھنے کے لیے مسلسل توانائی کی ضرورت ہوتی ہے، ایک مقناطیسی لیچنگ ریلے ایک اعلی-کارکردگی کے مستقل مقناطیس کو مربوط کرتا ہے۔ اس کے رابطوں کی "کھلی" اور "بند" حالتیں مکمل طور پر مستقل مقناطیس کے ذریعہ پیدا ہونے والے مستقل مقناطیسی میدان کے ذریعہ برقرار رہتی ہیں۔ جب کنڈلی کو متحرک نہیں کیا جاتا ہے، تو آرمچر، مستقل مقناطیس کی مقناطیسی قوت کے زیر اثر، بغیر کسی برقی توانائی کو استعمال کیے عام طور پر کھلی یا عام طور پر بند پوزیشن میں مستحکم رہ سکتا ہے۔
اسٹیٹ سوئچنگ برقی مقناطیسی انڈکشن کے فوری اثر پر انحصار کرتی ہے۔ جب کنٹرول سرکٹ کسی خاص چوڑائی کی مثبت ڈی سی پلس کوائل پر لاگو کرتا ہے، تو کنڈلی سے پیدا ہونے والا برقی مقناطیسی میدان اور مستقل مقناطیس کا مقناطیسی میدان ایک مضبوط جامع مقناطیسی میدان بناتا ہے، جس سے آرمچر کو مکینیکل ری ایکشن فورس کے خلاف حرکت میں لاتا ہے، جس کی وجہ سے رابطے بند ہوجاتے ہیں (سیٹ)۔ نبض ختم ہونے کے بعد، برقی مقناطیسی میدان غائب ہو جاتا ہے، اور آرمچر مستقل مقناطیس کی مقناطیسی قوت کے تحت نئی پوزیشن میں مضبوطی سے بند ہو جاتا ہے۔ سرکٹ کو منقطع کرنے کے لیے، ایک ریورس پلس لگائی جاتی ہے۔ نتیجے میں معکوس مقناطیسی میدان مقناطیسی سرکٹ کی سمت کو منسوخ یا ریورس کرتا ہے، جس کی وجہ سے آرمچر دوبارہ ترتیب پاتا ہے۔ مکمل طور پر دالوں سے چلنے اور صفر جامد بجلی کی کھپت کی یہ خصوصیت اسے بیٹری-سے چلنے والے منظرناموں یا انتہائی اعلی توانائی کی بچت کی ضروریات-کے لیے ایک مثالی انتخاب بناتی ہے۔
ڈرائیونگ کے طریقہ کار اور کوائل کی ساخت کے لحاظ سے درجہ بندی
کوائل کی ساخت اور کنٹرول کے طریقہ کار میں فرق کی بنیاد پر، مقناطیسی لیچنگ ریلے کو بنیادی طور پر دو زمروں میں تقسیم کیا گیا ہے: سنگل-کوائل اور ڈبل-کوائل کی قسمیں، ہر ایک سرکٹ ڈیزائن میں اپنے زور کے ساتھ۔
سنگل-کوائل میگنیٹک لیچنگ ریلے میں صرف ایک کوائل ہوتا ہے۔ حالتوں کو تبدیل کرنے کے لیے، کنڈلی کے ذریعے بہنے والے کرنٹ کی سمت (قطبیت) کو تبدیل کرنا ضروری ہے۔ عام طور پر، ایک مثبت کرنٹ پلس ریلے کو سیٹ کرتی ہے (مشغول)، اور ایک ریورس کرنٹ پلس اسے دوبارہ سیٹ کرتی ہے (ریلیز)۔ یہ ڈھانچہ چھوٹا ہے لیکن ڈرائیو سرکٹ ڈیزائن پر زیادہ مطالبات رکھتا ہے، عام طور پر موجودہ سمت کو کنٹرول کرنے کے لیے H-برج کی ضرورت ہوتی ہے۔
ڈبل-کوائل ریلے میں دو آزاد کوائل ہوتے ہیں: ایک سیٹ کوائل اور ایک ری سیٹ کوائل۔ بالترتیب دو کنڈلیوں پر ایک ہی قطبیت کے پلس وولٹیجز کو لاگو کرنے سے، پاور لیچنگ ریلے کو بند اور کھولا جا سکتا ہے۔ اس طریقہ کار میں آسان کنٹرول منطق ہے، پولرٹی ریورسل پر غور کرنے کی ضرورت کو ختم کرتا ہے، لیکن یہ نسبتاً ریلے کے سائز اور پنوں کی تعداد کو بڑھاتا ہے۔ عملی ایپلی کیشنز میں، ملٹی-پول ریلے جیسے دو-فیز لیچنگ ریلے یا تھری-فیز لیچنگ ریلے اکثر کنٹرول کی پیچیدگی اور سائز کی ضروریات کو متوازن کرنے کے لیے اندرونی اسپیس لے آؤٹ کی بنیاد پر اپنی کوائل کی ساخت کو لچکدار طریقے سے منتخب کرتے ہیں۔
رابطہ نظام اور مواد سائنس
رابطہ نظام ریلے کا "دل" ہے، جو سرکٹس کو آن اور آف کرنے کا ذمہ دار ہے۔ اس کی کارکردگی براہ راست آلہ کی موجودہ لے جانے کی صلاحیت اور برقی زندگی کا تعین کرتی ہے۔ مقناطیسی لیچنگ ریلے میں، مواد کا انتخاب خاص طور پر قابل اعتماد اور ویلڈ مزاحمت کی انتہائی اعلی ضروریات کی وجہ سے اہم ہے۔
اعلی-موجودہ ایپلی کیشنز کے لیے، جیسے 80A/100A/120A میگنیٹک لیچنگ ریلے کے لیے Bimetal Contact، سلور-کی بنیاد پر جامع مواد عام طور پر استعمال ہوتے ہیں۔ چاندی میں بہترین چالکتا ہے، جبکہ نکل، ٹن آکسائیڈ، یا ٹنگسٹن کا اضافہ آرک کے کٹاؤ اور ویلڈ کی مزاحمت کے خلاف مواد کی مزاحمت کو نمایاں طور پر بہتر بناتا ہے۔ خاص طور پر، 1/2/3 فیز لیچنگ میٹر ریلے کے لیے سلور الائے کانٹیکٹس کا ڈیزائن، مختلف دھاتی تہوں کے مرکب کے ذریعے، سبسٹریٹ کی مکینیکل طاقت اور حرارت کی کھپت کو بڑھاتے ہوئے رابطے کی کم سطح کی مزاحمت کو یقینی بناتا ہے۔

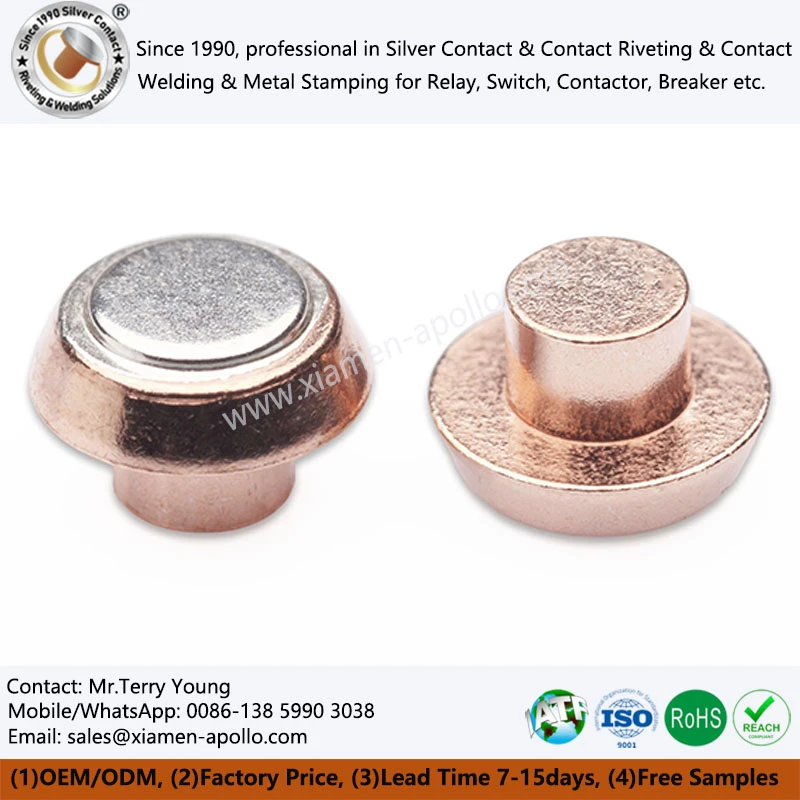

درست پیمائش کے میدان میں، انرجی میٹر لیچنگ ریلے کے لیے سلور الیکٹرانک رابطہ کا ڈیزائن رابطے کی مزاحمت کے استحکام پر زیادہ توجہ دیتا ہے۔ رابطے کی مزاحمت میں چھوٹی تبدیلیاں بھی توانائی کی پیمائش کی درستگی کو متاثر کر سکتی ہیں۔ لہٰذا، یہ اسٹیپس سلور رابطے عام طور پر سطح کے خصوصی علاج سے گزرتے ہیں، جیسے کیپ ہیڈ سلور رابطوں کا ڈھانچہ استعمال کرتے ہوئے، رابطے کے دباؤ اور رابطے کے علاقے کو بڑھانے کے لیے، اس بات کو یقینی بناتے ہوئے کہ طویل مدتی آپریشن کے دوران رابطے کی مزاحمت milliohm سطح پر رہے، اس طرح میٹرنگ کی درستگی کی ضمانت دی جاتی ہے۔
عام درخواست کے منظرنامے اور تکنیکی فوائد
مقناطیسی لیچنگ ریلے کے تکنیکی فوائد نے انہیں متعدد صنعتوں میں غالب بنا دیا ہے۔ سمارٹ گرڈ فیلڈ میں، یہ سمارٹ میٹرز کا بنیادی جزو ہے۔ بلٹ ان لوڈ سوئچ کے طور پر، اسے کثرت سے ریموٹ آن/آف آپریشنز کرنے کی ضرورت ہوتی ہے (جیسے زائد المیعاد ادائیگیوں کی وجہ سے ٹرپ کرنا اور ادائیگی کے بعد بند ہونا)۔ سمارٹ میٹر ریلے کے لیے الیکٹرانک کانٹیکٹس کا استعمال کرتے ہوئے مقناطیسی لیچنگ ریلے نہ صرف بجلی کی بندش کے دوران موجودہ حالت کو برقرار رکھتے ہیں، ڈیٹا کے ضائع ہونے یا حالت میں غلط تبدیلیوں کو روکتے ہیں، بلکہ میٹر کی اپنی بجلی کی کھپت کو بھی نمایاں طور پر کم کرتے ہیں، گرین گرڈ کی تعمیر کی ضروریات کو پورا کرتے ہیں۔
صنعتی آٹومیشن اور نئی توانائی کے شعبوں میں، چھوٹے ہائی-پاور لیچنگ ریلے کے لیے الیکٹریکل رابطے فوٹو وولٹک انورٹرز، انرجی اسٹوریج سسٹمز، اور PLC کنٹرول ماڈیولز میں بڑے پیمانے پر استعمال ہوتے ہیں۔ ان ماحول میں اکثر اعلی درجہ حرارت، کمپن، یا تیز کرنٹ شامل ہوتے ہیں۔ مقناطیسی لیچنگ ریلے کی کمپن مزاحمت اور حرارت-مفت خصوصیات سخت حالات میں مستحکم آپریشن کو قابل بناتی ہیں، روایتی ریلے میں کوائل کے زیادہ گرم ہونے کی وجہ سے موصلیت کی عمر بڑھنے کے مسائل سے مؤثر طریقے سے بچتے ہیں۔
مزید برآں، IoT ٹیکنالوجی کی ترقی کے ساتھ، چھوٹے میگنیٹک لیچنگ ریلے، اپنے چھوٹے سائز اور انتہائی کم بجلی کی کھپت کی وجہ سے، آہستہ آہستہ سمارٹ ہوم اور سیکیورٹی سسٹمز میں داخل ہو رہے ہیں، جو مختلف سینسرز اور ایکچیوٹرز کے لیے قابل اعتماد سوئچنگ کنٹرول فراہم کر رہے ہیں۔
دیکھ بھال اور خرابیوں کا سراغ لگانا
اگرچہ مقناطیسی لیچنگ ریلے اعلی کارکردگی پیش کرتے ہیں، عملی استعمال کے دوران ڈرائیو سگنل کی خصوصیات پر توجہ دینا ضروری ہے۔ ڈرائیو پلس کی چوڑائی عام طور پر 10ms اور 100ms کے درمیان ہونی چاہیے۔ دالیں جو بہت چھوٹی ہیں ان کے نتیجے میں نامکمل ایکٹیویشن ہو سکتا ہے، جبکہ ضرورت سے زیادہ طویل مسلسل توانائی کنڈلی کو زیادہ گرم کر سکتی ہے یا مستقل مقناطیس کے ڈی میگنیٹائزیشن کا سبب بن سکتی ہے۔ مزید برآں، PCB لے آؤٹ کے دوران، اسے مضبوط مقناطیسی میدان کے ذرائع سے دور رکھنا چاہیے تاکہ بیرونی مقناطیسی شعبوں کو ریلے کے مقناطیسی سرکٹ سسٹم میں مداخلت سے روکا جا سکے۔ DC الیکٹرانک لیچنگ ریلے کے لیے پوائنٹ کانٹیکٹس جیسے درست اجزاء کے لیے، برقی کنکشن کی طویل مدتی بھروسے کو یقینی بنانے کے لیے باقاعدگی سے رابطہ مزاحمتی جانچ بھی روک تھام کی بحالی کا ایک اہم حصہ ہے۔
